แผงโซลาร์เซลล์ End Clamp การติดตั้งอย่างรวดเร็ว

มีการติดตั้งแคลมป์ปลายแผงโซลาร์เซลล์ที่ส่วนท้ายของแถวแผงเพื่อยึดขอบด้านนอกของโมดูลกับรางยึดอย่างแน่นหนา สร้างการเชื่อมต่อที่ปลอดภัยระหว่างกรอบแผงและโครงสร้างการติดตั้ง ขณะเดียวกันก็ทำให้กระบวนการติดตั้งตรงไปตรงมา การออกแบบการติดตั้งที่รวดเร็วมีประโยชน์อย่างยิ่งกับโครงการที่มีโมดูลจำนวนมาก ผู้ติดตั้งสามารถวางตำแหน่งแคลมป์ เชื่อมต่อฮาร์ดแวร์ยึด และยึดแผงให้แน่นโดยไม่ต้องเพิ่มขั้นตอนการติดตั้งที่ไม่จำเป็น

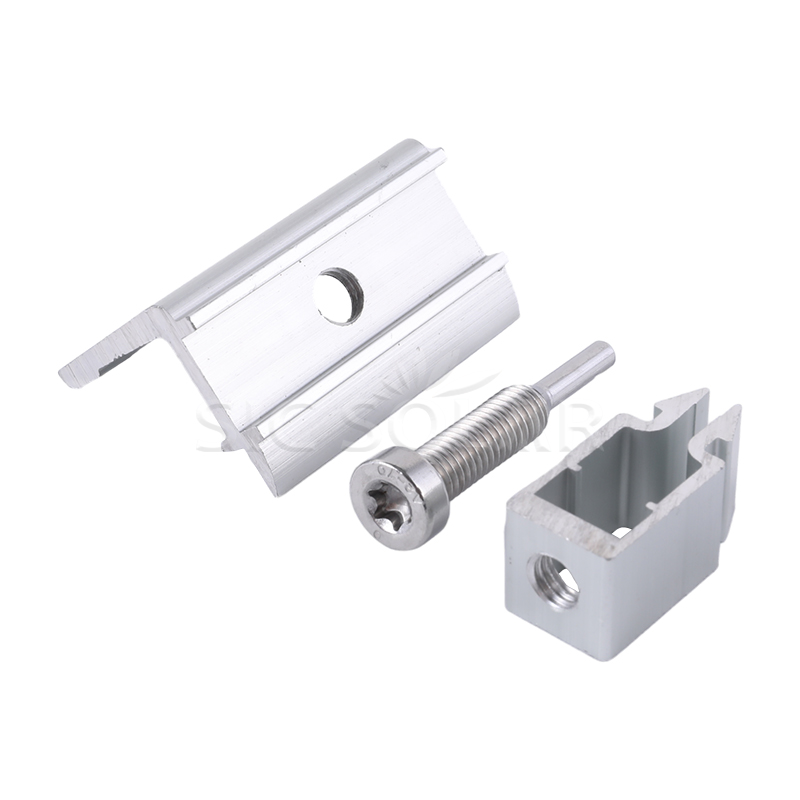

ส่วนประกอบ

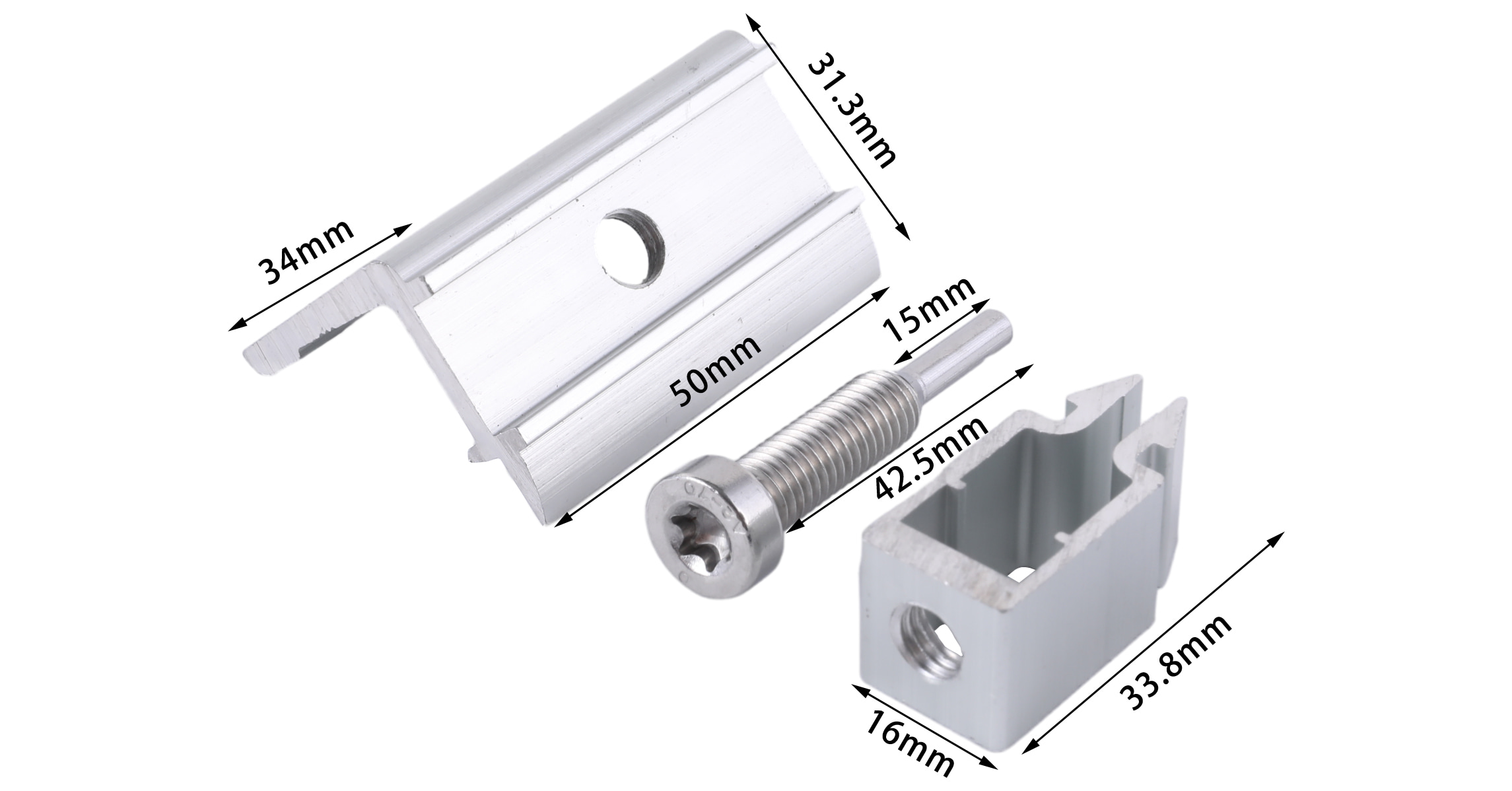

พารามิเตอร์ (ข้อมูลจำเพาะ)

คุณสมบัติและข้อดีที่สำคัญ

• การติดตั้งที่รวดเร็ว: การออกแบบที่ใช้งานได้จริงช่วยให้สามารถวางตำแหน่งแคลมป์และยึดได้อย่างรวดเร็ว ช่วยประหยัดเวลาในระหว่างการติดตั้งโมดูล
• โครงสร้างที่เรียบง่าย：โครงสร้างที่เรียบง่ายทำให้แคลมป์จับ วางตำแหน่ง และปรับที่ไซต์งานได้ง่าย
• การยึดแผงอย่างปลอดภัย: แคลมป์ใช้แรงกดที่มั่นคงกับขอบด้านนอกของกรอบแผง ทำให้โมดูลเชื่อมต่อกับรางยึดอย่างแน่นหนา
• ความต้านทานการกัดกร่อนที่ดี：วัสดุนี้เหมาะสำหรับการใช้งาน PV กลางแจ้ง และสามารถทนต่อการสัมผัสฝน ความชื้น และแสงแดดได้ตามปกติ
• ข้อกำหนดด้านแรงงานที่ลดลง: กระบวนการติดตั้งที่เร็วขึ้นสามารถลดงานซ้ำซ้อนและปรับปรุงประสิทธิภาพการผลิตได้ โดยเฉพาะบนแผงโซลาร์เซลล์ขนาดใหญ่
• การเชื่อมต่อที่เรียบร้อย：การออกแบบที่กะทัดรัดสร้างการเชื่อมต่อที่สะอาดตาระหว่างกรอบแผงและรางยึดโดยไม่ต้องเพิ่มความหนาที่ไม่จำเป็น
• การใช้งานที่หลากหลาย: เหมาะสำหรับระบบติดตั้งพลังงานแสงอาทิตย์ที่ใช้ร่วมกันได้ ซึ่งใช้กับหลังคาที่อยู่อาศัย อาคารพาณิชย์ โครงการอุตสาหกรรม และการติดตั้งภาคพื้นดิน

ขั้นตอนการติดตั้ง

• เตรียมรางยึด：ติดตั้งรางโซลาร์ตามแผนผังโครงการ ตรวจสอบว่ารางอยู่ในแนวที่ถูกต้องและติดเข้ากับโครงสร้างรองรับอย่างแน่นหนา
• ตำแหน่งแผงโซลาร์เซลล์: วางโมดูลบนรางและปรับไปยังตำแหน่งที่ต้องการ
• วาง End Clamp：วางตำแหน่ง End Clamp กับขอบด้านนอกของกรอบแผง ตรวจสอบให้แน่ใจว่าอยู่ภายในพื้นที่จับยึดที่ระบุโดยผู้ผลิตโมดูล
• เชื่อมต่อแคลมป์เข้ากับราง：ใส่ฮาร์ดแวร์ยึดที่เหมาะสมเข้ากับรางยึดและเชื่อมต่อกับแคลมป์ปลาย
• ตรวจสอบตำแหน่ง: ตรวจสอบให้แน่ใจว่าแคลมป์วางเท่าๆ กันกับกรอบแผง และโมดูลยังคงอยู่ในแนวที่ถูกต้อง
• ขันสกรูให้แน่น: ขันโบลต์หรือน็อตให้แน่นตามแรงบิดที่ระบุโดยผู้ผลิตระบบติดตั้ง หลีกเลี่ยงการขันแน่นเกินไป ซึ่งอาจทำให้กรอบแผงหรือส่วนประกอบในการติดตั้งเสียหายได้
• ดำเนินการตรวจสอบขั้นสุดท้าย：ตรวจสอบการจัดตำแหน่งแผง ตำแหน่งแคลมป์ ตัวยึด และการเชื่อมต่อรางเพื่อให้แน่ใจว่าโมดูลได้รับการแก้ไขอย่างแน่นหนาก่อนดำเนินการต่อในแผงถัดไป

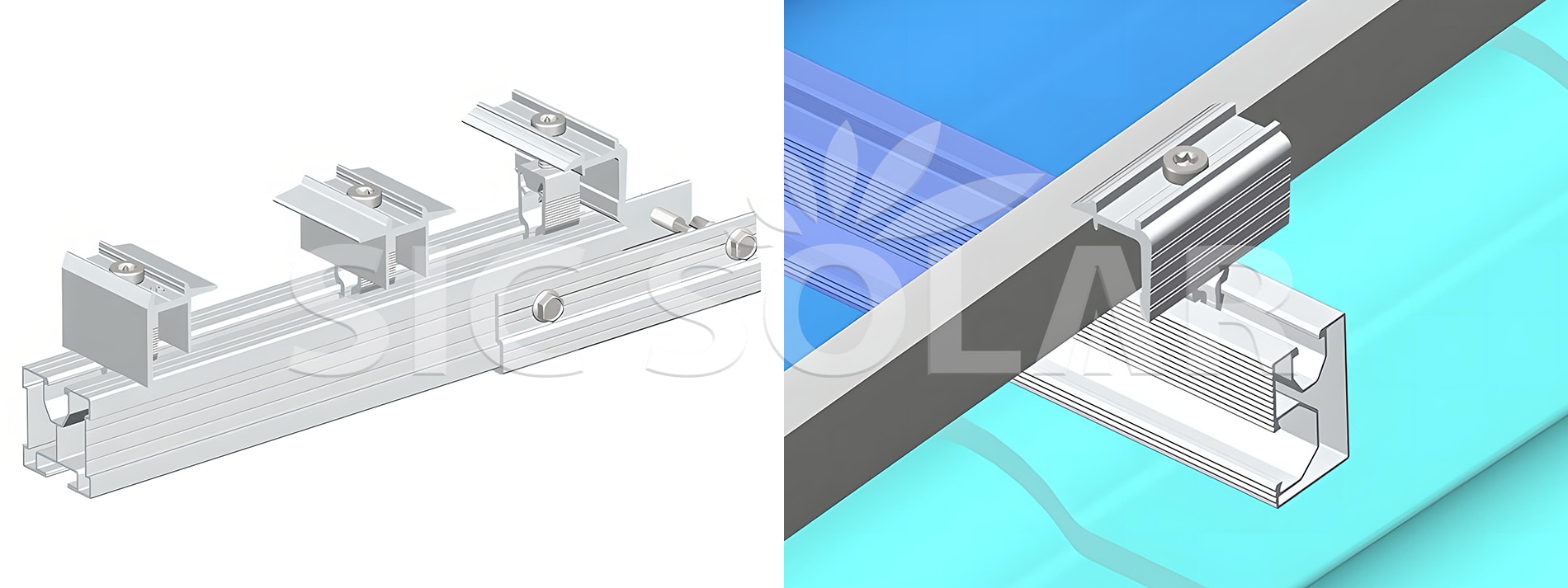

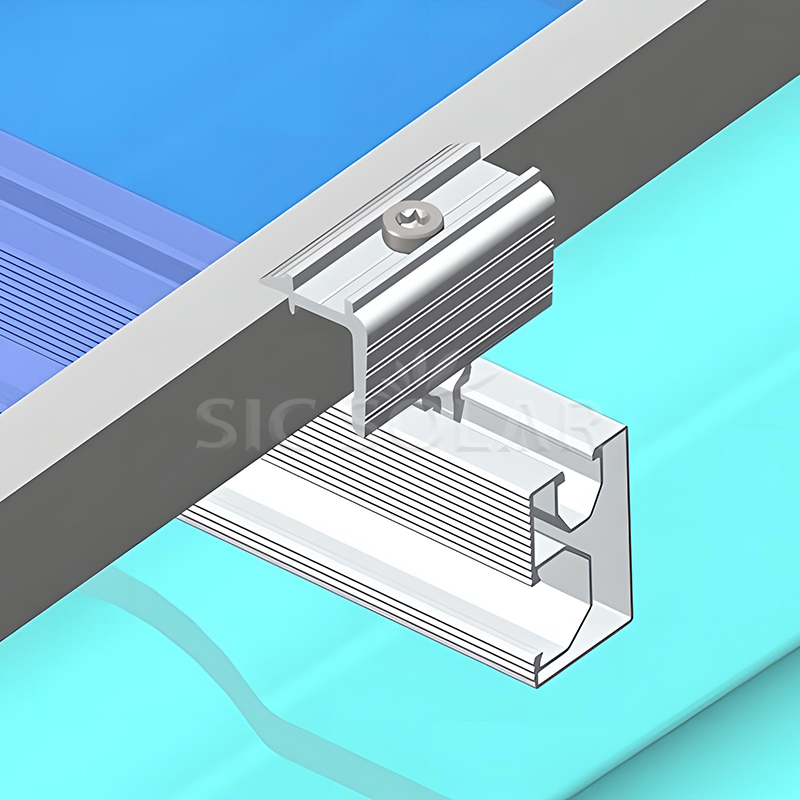

จอแสดงผลการติดตั้ง

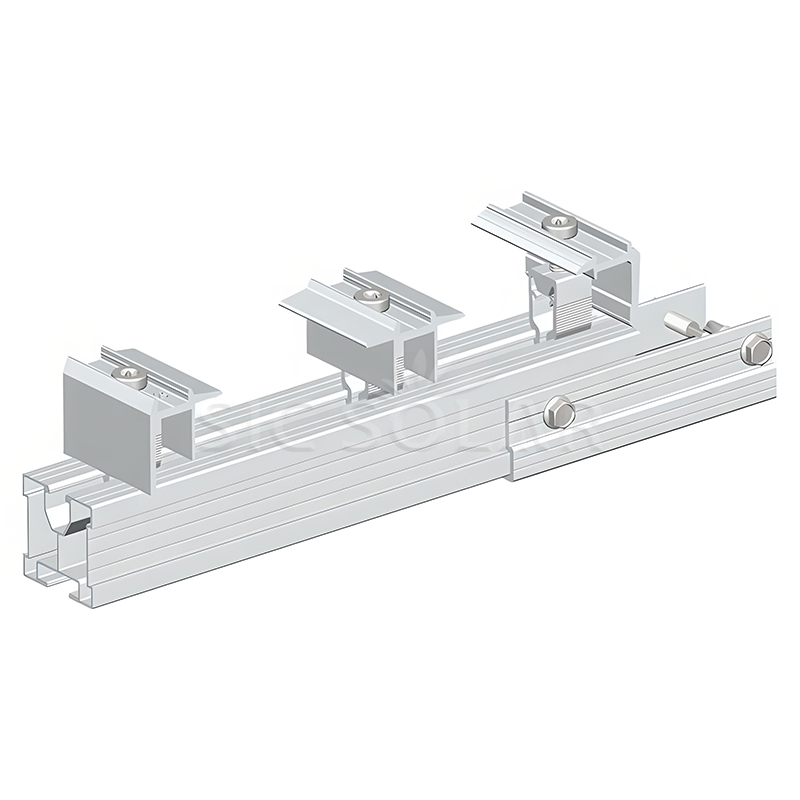

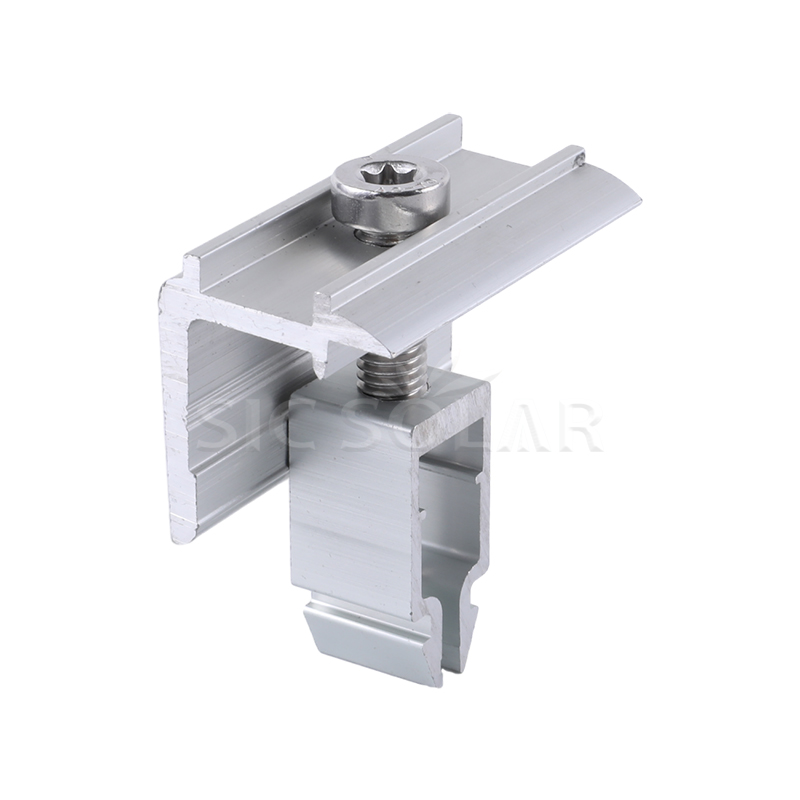

รายละเอียด

บรรจุุภัณฑ์

เราใช้แผงโซลาร์เซลล์ End Clamp Fast Installation มาตรฐานบรรจุภัณฑ์และวิธีการจัดส่ง อย่างไรก็ตาม หากคุณมีข้อกำหนดด้านบรรจุภัณฑ์เฉพาะ เราสามารถประสานงานกับโรงงานเพื่อบรรจุและจัดส่งผลิตภัณฑ์ตามข้อกำหนดของคุณได้
