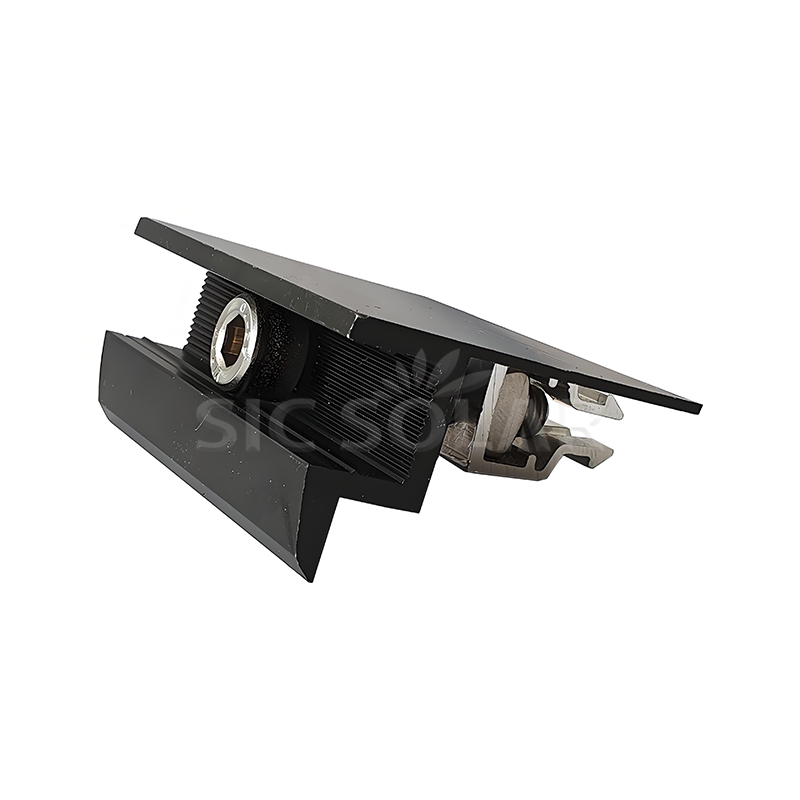

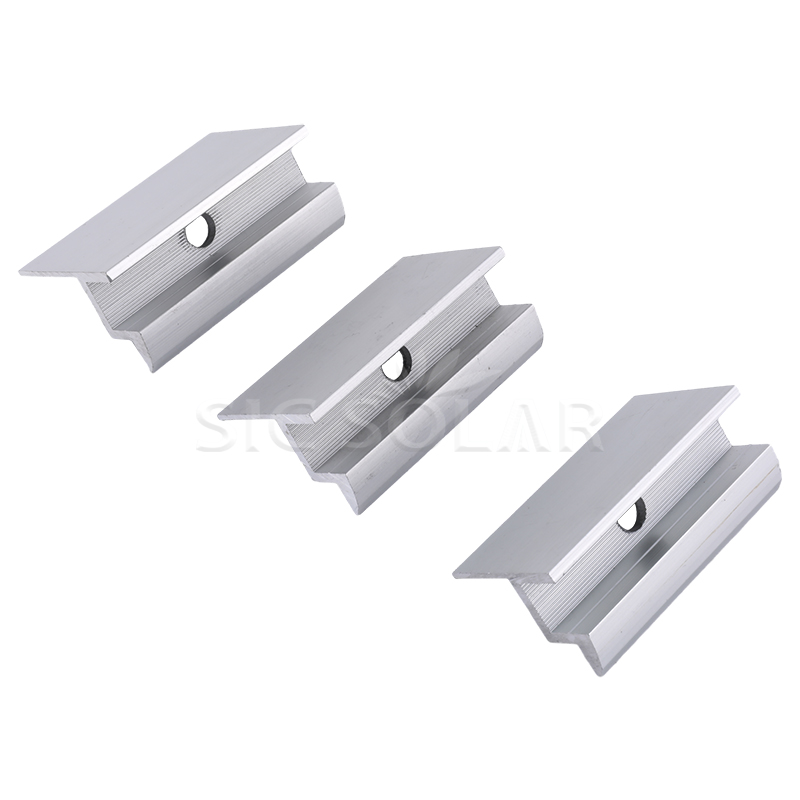

แคลมป์ปลายรางโซลาร์เซลล์

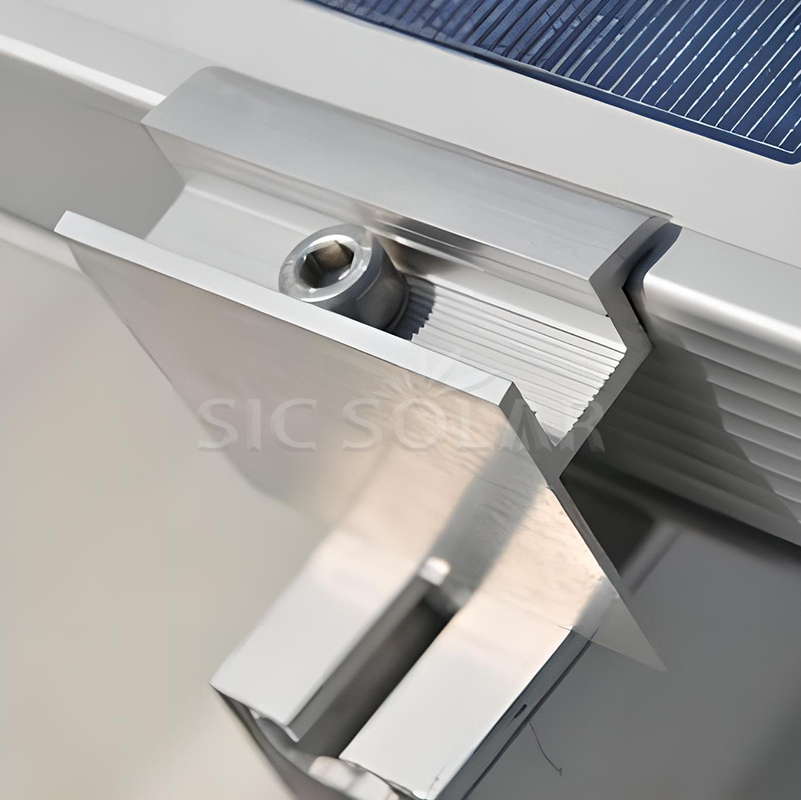

Solar Rail End Clamp ได้รับการติดตั้งที่ขอบด้านนอกของแผงโซลาร์เซลล์เพื่อยึดโครงโมดูลไว้กับรางยึดอย่างแน่นหนา โดยทำงานร่วมกับรางอลูมิเนียมที่เข้ากันได้เพื่อสร้างการเชื่อมต่อที่มั่นคงระหว่างแผงและโครงสร้างการติดตั้ง สามารถใช้แคลมป์ขนาดต่างๆ ได้ ขึ้นอยู่กับความหนาของเฟรมแผง โปรไฟล์ราง และข้อกำหนดของโครงการ

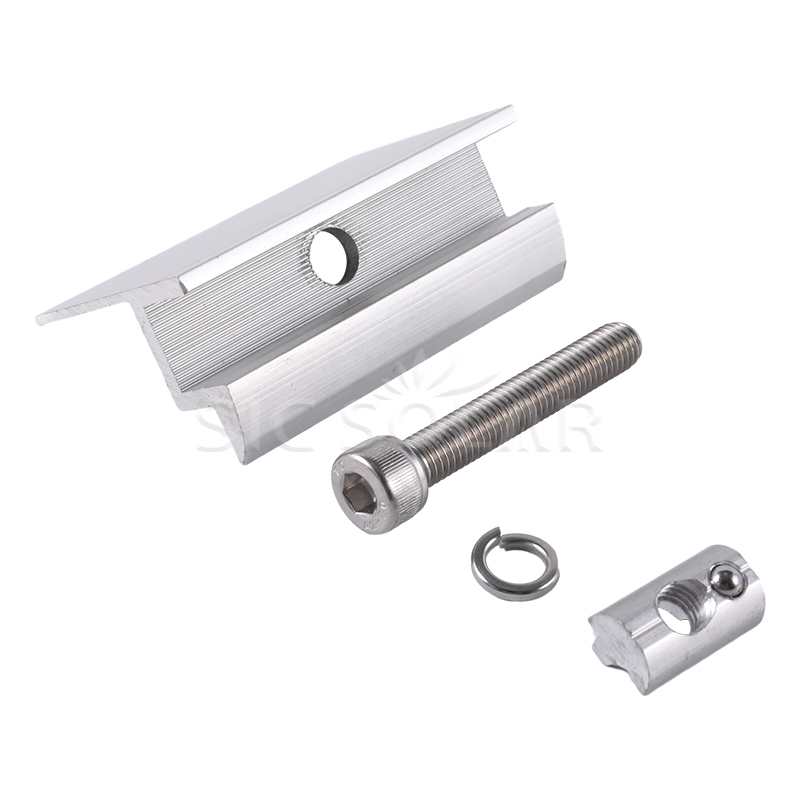

ส่วนประกอบ

พารามิเตอร์ (ข้อมูลจำเพาะ)

ขั้นตอนการติดตั้ง

• ติดตั้ง Solar Rail：ติดตั้งรางตามโครงร่างโครงการ ตรวจสอบว่าได้จัดวางอย่างเหมาะสมและยึดแน่นหนา
• ตำแหน่งแผงโซลาร์เซลล์：วางแผงบนรางและจัดตำแหน่งให้ตรงกับเค้าโครงอาเรย์ที่วางแผนไว้
• วางตำแหน่งแคลมป์ปลาย：วางแคลมป์ปลายกับขอบด้านนอกของกรอบแผง
• ใส่ตัวยึด：เลื่อนหรือใส่ตัวยึดเข้าไปในช่องรางที่รองรับ
• ปรับแคลมป์: ย้ายแคลมป์ไปยังตำแหน่งเพื่อให้พอดีกับกรอบแผงและอยู่ภายในพื้นที่แคลมป์ที่ได้รับอนุมัติ
• ขันตัวยึดให้แน่น: ขันตัวยึดให้แน่นตามแรงบิดที่แนะนำของผู้ผลิต
• ดำเนินการตรวจสอบขั้นสุดท้าย：ตรวจสอบการจัดตำแหน่งแผงและยืนยันว่าแคลมป์จับทั้งเฟรมโมดูลและรางอย่างแน่นหนา

ข้อควรระวังในการติดตั้ง

• ตรวจสอบว่าแคลมป์ตรงกับความหนาของโครงแผง
• ยืนยันว่าโปรไฟล์แคลมป์และรางเข้ากันได้
• จัดแนวแผงให้เหมาะสมก่อนที่จะขันให้แน่นขั้นสุดท้าย
• ใช้ตัวยึดที่ถูกต้องซึ่งระบุไว้สำหรับระบบการติดตั้ง
• ปฏิบัติตามค่าแรงบิดที่แนะนำระหว่างการติดตั้ง
• อย่าขันให้แน่นเกินไป เนื่องจากแรงกดมากเกินไปอาจทำให้กรอบแผงเสียหายได้
• ห้ามใช้แคลมป์หรือตัวยึดที่แตก เสียหาย หรือผิดรูป
• ตรวจสอบให้แน่ใจว่าติดตั้งรางอย่างแน่นหนาก่อนติดตั้งแผง

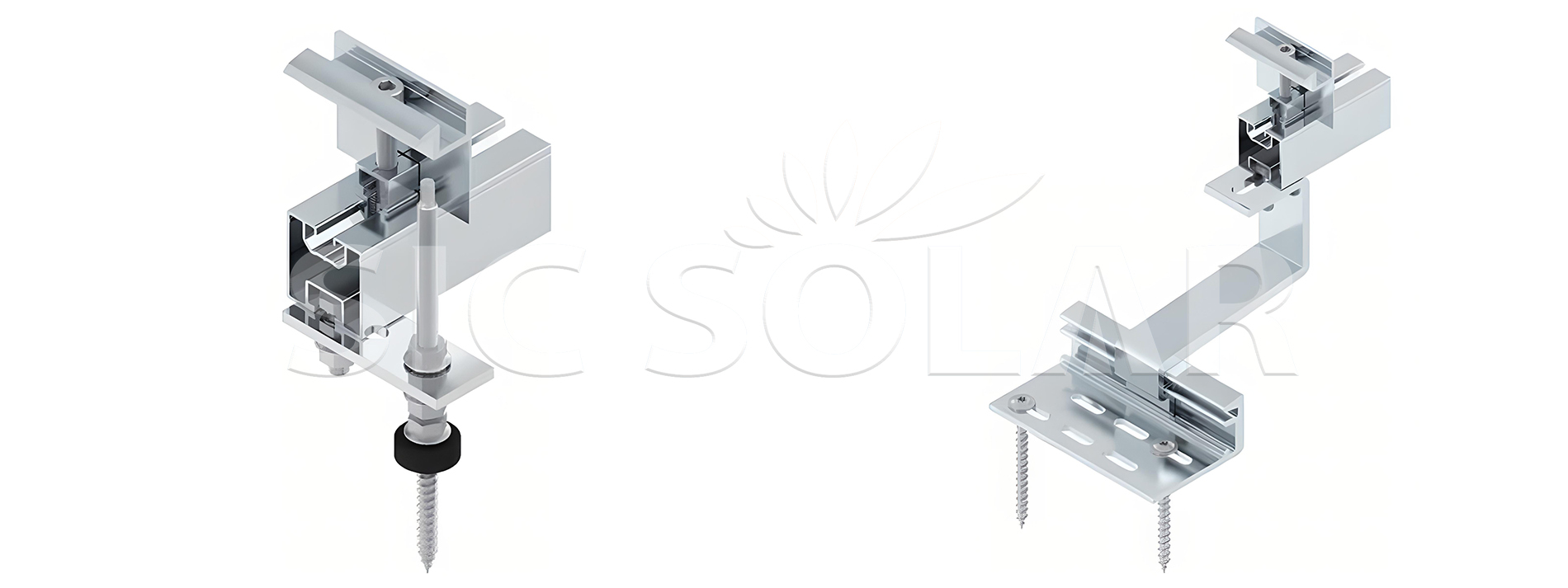

สถานการณ์การใช้งาน

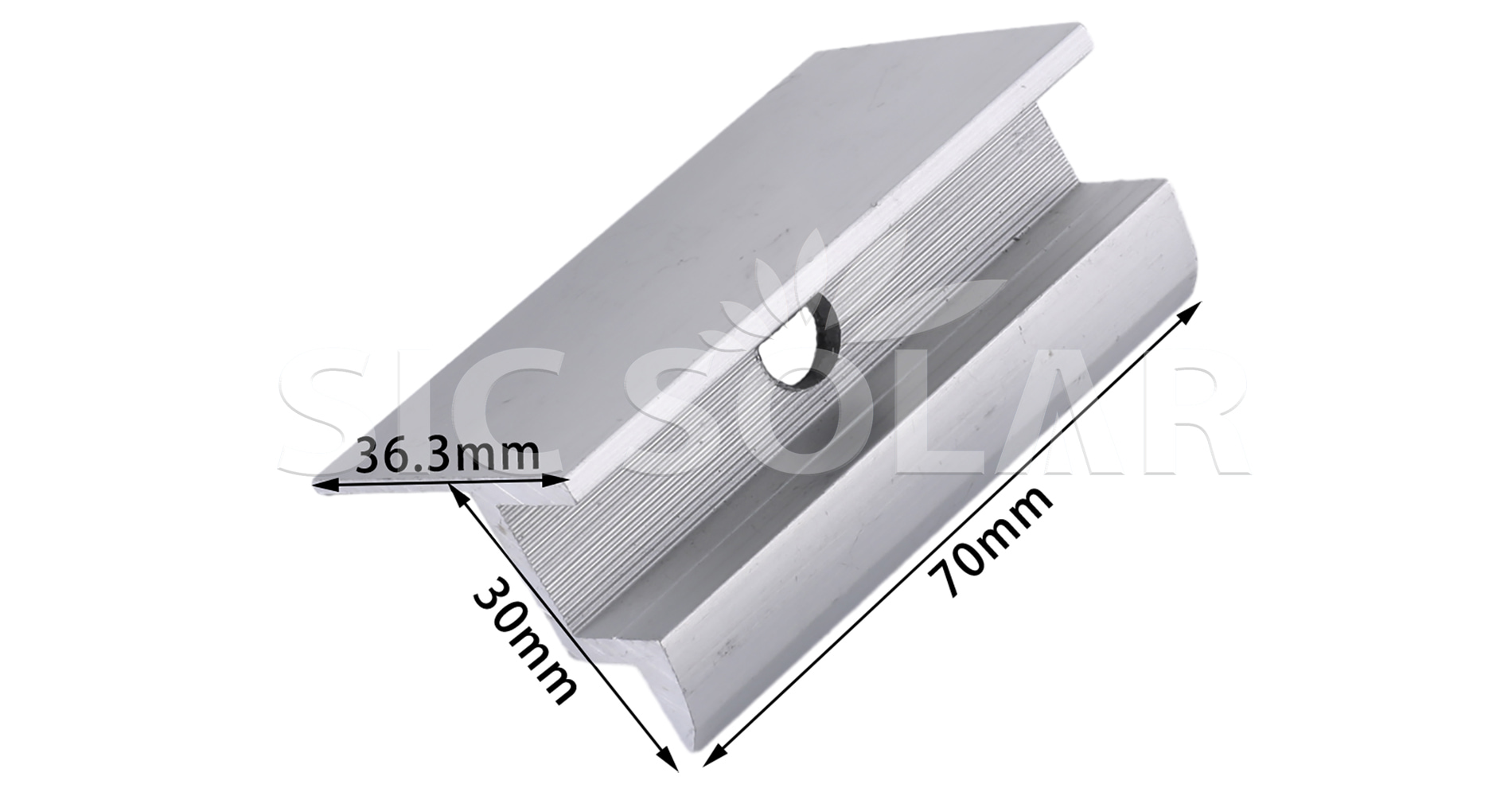

รายละเอียด

บรรจุุภัณฑ์

เราใช้วิธีบรรจุภัณฑ์และจัดส่งมาตรฐาน Solar Rail End Clamp อย่างไรก็ตาม หากคุณมีข้อกำหนดด้านบรรจุภัณฑ์เฉพาะ เราสามารถประสานงานกับโรงงานเพื่อบรรจุและจัดส่งผลิตภัณฑ์ตามข้อกำหนดของคุณได้
